Monter sa tour pièce par pièce
Source : topachat.com - Comment monter son PC ? et Gabriel Verret
Après avoir obtenu toutes les pièces nécessaires, il est temps de construire son ordinateur. Il est très important de suivre les étapes dans le bon ordre, pour ne pas faire tout croche.
Le processeur
L’installation du processeur est l’étape la plus délicate de toutes les étapes dans le montage de cette configuration. La pièce doit être installé sur l'embase de la carte mère. L'embase du processeur compte normalement un levier pour serrer le tout, mais certains en ont deux (commme sur la photo ci-dessous).
Généralement, les contacts de l'embase sont protégés par un cache en plastique à retirer. Cette opération permet de se familiariser avec ce mécanisme de prime abord un peu déconcertant. Sur cette carte mère, les leviers portent les indications « Open 1st » et « Close 1st », ce qui permet d’identifier les ordres d’ouverture et fermeture du support. La disposition des leviers fait qu’il n’est pas possible de se tromper dans l’ordre d’ouverture ni de fermeture.
Le processeur et l'embase sont munis de détrompeurs. Il est donc impossible de mal placer le processeur. Quand il est bien positionné, les quatre coins du processeur sont au même niveau que les rebords rehaussés de l'embase (dans les coins). Une fois le processeur en place, il reste à abaisser les leviers dans l’ordre de fermeture (l’inverse de celui d’ouverture). Une certaine force est nécessaire pour abaisser les leviers. Si vous avez le moindre doute en verrouillant (bruits inquiétants ou force excessive), n’hésitez pas à examiner calmement la position du processeur sur l'embase. Le plus dur est à présent fait !
La mémoire

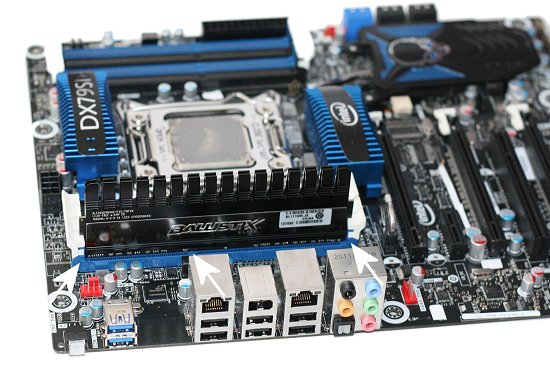

L’opération du montage de la mémoire est moins délicate que le montage du processeur mais la rigueur reste de mise. En effet, il faut placer les barrettes dans les bonnes entrées afin de tirer le meilleur parti du contrôleur mémoire du processeur. Les barrettes de mémoire et les banques sont équipées d’un détrompeur central qui empêche tout mauvais montage. Attention, le sens des barrettes n’est pas le même à gauche qu’à droite du support sur la carte mère. Il faut inverser le sens des barrettes… C’est un détail clairement visible lors du montage hors boîtier mais dans le cas d’ajout de mémoire par la suite, ce n’est pas toujours aussi facile à voir. Pour monter les barrettes de ram, il suffit d’écarter les loquets blancs, s’assurer du bon alignement du module dans la banque et l’enfoncer jusqu’à ce que les loquets blancs reviennent à leur position d’origine.
Préparer le boîtier

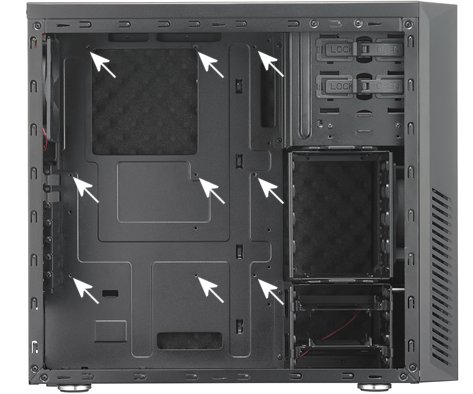

Le mode opératoire peut différer (même assez fortement) selon le type de boîtier. Selon la disposition du boîtier, il peut être plus commode de réaliser les étapes dans un ordre différent. Une des premières opérations consiste à visser les neuf entretoises destinées à fixer la carte mère au boîtier. Dans le cas du boîtier ci-dessous, un adaptateur à placer au bout d’un tournevis en croix est livré afin de visser les entretoises hexagonales. Dans la majorité des cas, il est facile de savoir quels sont les emplacements à utiliser en raison de leur disposition (grosso modo, trois rangées verticales de trois lignes horizontales). Les entretoises doivent être vissées fermement.
Il faut ensuite installer l’alimentation dans le boîtier. Des silentblocs autocollants en silicone sont à placer sur le boîtier avant la fixation du bloc. Ils servent à réduire la transmission de vibrations éventuelles. Attention, ils ne sont pas symétriques ! Une fois ceux-ci collés, il suffit de visser l’alimentation grâce à quatre vis.
Enfin, il reste à monter le SSD, le disque dur et le graveur. Dans le Silencio 550, deux emplacements sont directement prévus pour des unités 2 ½ pouces sur un caddy. Le SSD prendra place dans un des deux (sur une face ou l’autre de l’adaptateur). L’installation du disque dur est facile : il suffit de clipper une glissière de chaque côté et l’insérer dans un des emplacements. Le montage du graveur est encore plus simple. Il suffit d’ouvrir le mécanisme d’une des baies 5 ¼ pouces, de glisser le graveur dans l’emplacement puis de verrouiller le loquet.
La « backplate » est une plaque spécifique à chaque carte mère. Elle se fixe dans un emplacement standardisé du boîtier afin d’offrir une découpe adaptée aux différents ports de la carte mère. Son installation ne pose aucun problème particulier…

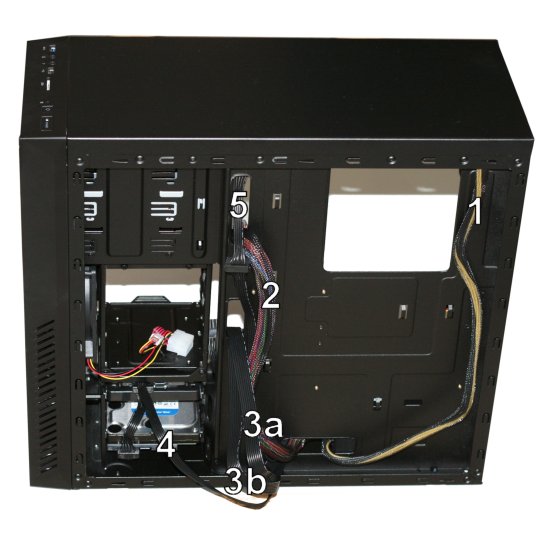

Le boîtier montré dans cet article intègre un système de « cable management ». En d’autres termes, des trous sont disposés dans la carcasse afin de masquer les différents câbles. De plus, l’alimentation Silent Pro M2 620 Watts est modulaire, ce qui évite d’avoir à gérer les câbles inutiles. A ce stade, la disposition des câbles peut prendre un certain temps. De , elle reste assez approximative jusqu’au montage de la carte mère et de la carte graphique.

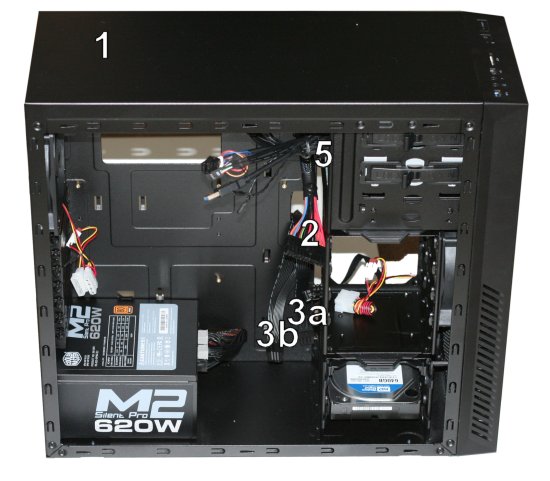

Dans notre exemple, nous avons déjà alimenté le SSD, le disque dur et le graveur et amené les alimentations ATX 24 broches, 12 volts 8 broches ainsi que les deux prises PCI-Express à proximité de leur destination…
Installation de la carte mère
Voici à présent la dernière étape qui demande de nombreuses précautions. Avant de procéder à l’installation, assurez-vous que l’emplacement est bien dégagé, qu’aucun câble ne risque de se retrouver sous la carte mère et que les entretoises correspondent bien aux trous de montage de la carte mère.
Si le champ est libre, il suffit de déposer la carte mère en alignant la connectique sur la backplate. Vérifiez bien qu’aucune languette de la backplate n’obstrue un port de la carte mère ! La fixation proprement dite de la carte mère peut alors débuter ; il est conseillé de commencer par visser partiellement la vis centrale. En procédant ainsi, un léger jeu est préservé pour aligner quelques vis. Une fois la carte mère correctement positionnée et maintenue par trois ou quatre vis, le serrage final peut se faire directement. Il est inutile et même déconseillé de forcer lors du serrage des vis.

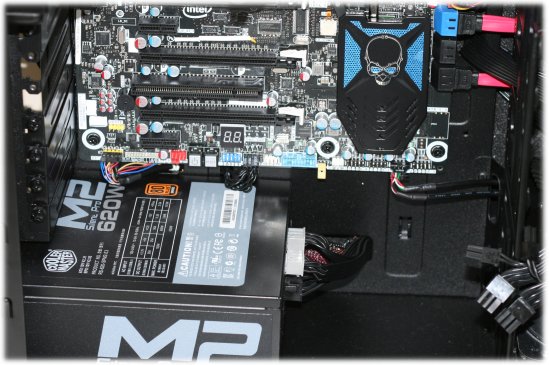

Il reste à présent à connecter les prises d’alimentation 24 et 8 broches ainsi que les prises des différentes fonctions du boîtier : power, reset, power led, hdd led, lecteur de carte USB, port USB 3.0 et HD audio. Ces prises sont munies d’un détrompeur qui évite un montage erroné. En l’absence de détrompeur, les petits connecteurs power et reset, power led et hdd led à deux broches peuvent-être inversés. C’est sans importance pour power et reset. Si les prises des led sont inversées, elles ne s’illumineront pas. Dans le cas de notre Cooler Master, les fils sont noirs mais les connecteurs polaires sont identifiés par + et –. Il est bien entendu possible de profiter des fonctions de « cable management » du boîtier pour cacher tous ces fils.
Pour terminer, il ne faut pas oublier de brancher les câbles SATA pour le graveur, le disque dur et le SSD. Afin de profiter de l’interface SATA 6 Gbps, il faut connecter le SSD Crucial M4 à un des ports SATA 6 Gbps (les bleus) de la carte mère. Le Graveur et le disque dur ne nécessitent pas une connexion SATA 6 Gbps, ils peuvent prendre place sur n’importe quel port.
Refroidissement
La plupart des cartes mère sont pré équipées d’un système de fixation autour du socket. Le montage du système de refroidissement peut donc se faire une fois la carte mère déposée dans le boîtier. Pour le monter, il faut préalablement retirer le ventilateur arrière (4 vis à ôter) du boîtier, son emplacement sera utilisé pour fixer le radiateur (4 vis à serrer) et son propre ventilateur (déjà monté). Si vous n’aviez pas encore enduit le processeur de pâte thermique, c’est le moment ! Déposez 4 à 5 gros « grains de riz » de pâte thermique. Inutile de l’étaler, la base du système de refroidissement s’en chargera… Après avoir placé l’anneau de fixation autour du bloc de refroidissement (avec la pompe intégrée), il reste à serrer les quatre vis à main. N’oubliez pas de brancher la prise 4 broches qui pilote le ventilateur et alimente en même temps la pompe. Jamais le montage d’un refroidissement liquide n’avait été aussi simple !
Carte graphique
La carte mère dans cet article offre 3 ports PCI-Express 16x, mais seuls les deux plus proches du processeur sont câblés en 16x, le dernier est uniquement connecté en 8x. Après avoir retiré le braquet en face d’un des slots et le second en dessous, il suffit d’enfoncer la carte graphique jusqu’au verrouillage par le loquet en plastique blanc. Il ne reste plus qu’à sécuriser la carte dans son logement en revissant les vis à main qui maintenaient les braquets. Enfin, la dernière étape pour cette phase consiste à brancher les deux connecteurs d’alimentation PCI-Express à la carte graphique.
Finalisation
Tout ce qui vous reste à faire est de brancher et d'allumer l'ordinateur et espérer que tout fonctionne. Si c'est le cas, installez Windows (ou n'importe quel autre système d'exploitation) et vos logiciels / jeux. C'est tout !
